排水管道檢測

2018-12-04

管道病害主要包括結構性病害和功能性病害，結構性病害主要包括：脫節、支管暗接、變形、錯口、起伏、滲漏、腐蝕、接口材料脫落、破裂和異物穿入等；功能性病害主要包括：沉積、結垢、障礙物、樹根、殘根、壩墻和浮渣等。運用管道QV、CCTV、聲納等對管道內部進行檢測，掌握其病害的分布狀況和程度，分析病害對結構使用性能的影響，并對病害的處理提出相關意見。

1、QV檢測：

QV檢測系統主要包括：控器、安裝攝像頭的手提竿、用來連接主控器和手提竿的線纜。主控器可以用背帶拴在操作員的胸前，操作員可以通過調控主控器來調節攝像頭自由旋轉、鏡頭拉伸，拍攝和觀察同步進行，并將原始錄像資料保存在主控器里，以供做進一步的分析。

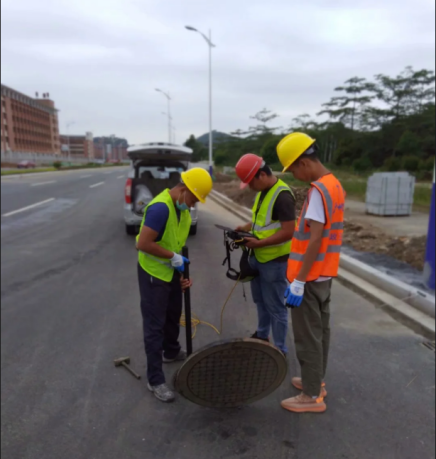

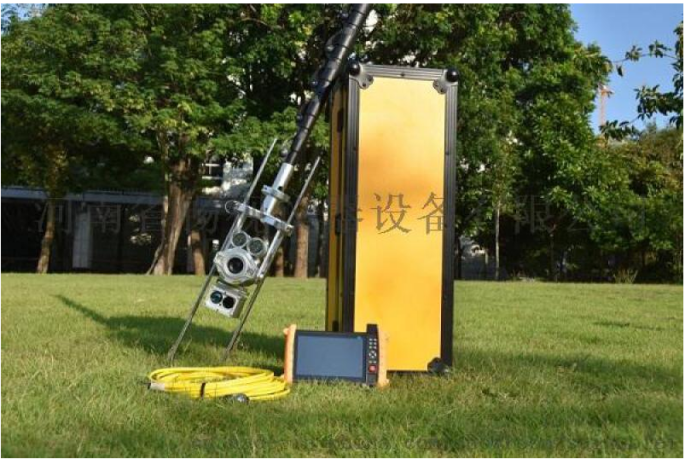

圖1 QV檢測系統結構圖及檢測現場圖

2、CCTV檢測：

CCTV（Closed Cuicit television）檢查技術，也稱管道內窺攝像檢查技術，是目前國際上用于管道狀況檢查最為先進、有效、安全的手段。采用CCTV檢查技術檢查地下管道質量，與傳統的管道檢查方法相比，則具有以下的明顯優點：

（1）不需要人員直接進入管道，完全避免了可能發生的人身意外事故；

（2）由于利用了現代科技手段，工作效率和質量得到了大大提高，能以更快的速度和更高的精度發現管內存在的問題，找出問題的根源，大大縮短排除故障時間；

（3）為修復、疏通、清洗管道方案的確訂提供可靠準確的依據；

（4）為管道施工竣工驗收、接管狀況檢查提供十分科學而有效的方法。

CCTV檢查系統主要由三部分組成：主控制器、操縱電纜盤（架）、攝像爬行器——帶攝像頭和照明燈的“機器人”。

主控制器與管道內的攝像爬行器通過電纜盤連接起來，操作人員通過操作主控制器上的鍵盤來控制爬行器在管道內的前進速度和方向，控制攝像頭在管道內部的攝像方向、鏡頭焦距、燈光亮度等；拍攝的管道內部影像和其它參數則通過電纜傳輸?shù)街骺刂破黠@示屏上，操作員可實時監測管道內部狀況，同時將原始影像數據記錄并存儲下來，以便做進一步的評估分析。當完成CCTV檢查的外業工作后，根據相關規范規程和要求對管道檢查的錄像資料進行缺陷編碼和抓取缺陷圖片，進行缺陷分析并編寫檢查評估報告。同時根據用戶要求對CCTV影像資料進行壓縮處理，提供錄像光盤存檔，以指導下一步的管道修復或養護工作。

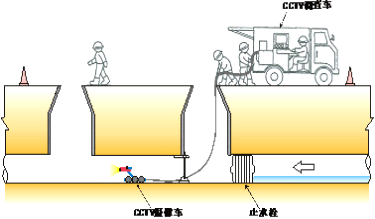

圖2 管道CCTV檢測工作示意圖

3、聲吶檢測：

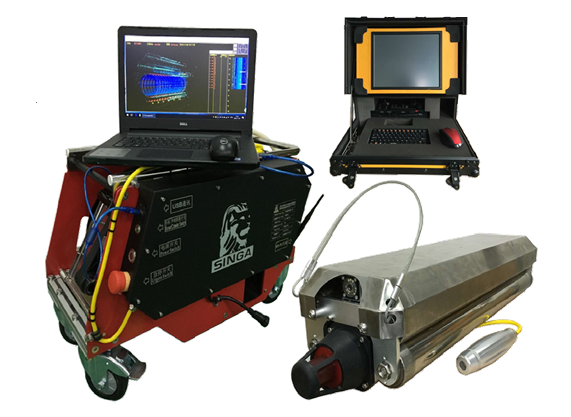

聲吶管道檢測系統主要用于市政排水管道內部快速檢測和診斷，該設備配備聲吶傳感接收器，可對管道波形回傳數據，適合野外和移動工作場所。傳輸線纜可以根據用戶需求配備；最大適用管徑：6000mm；內置鋰電池供電；配備探頭漂浮筒和采集成像軟件。
